電線加工機「HI-1100NEW」

HI-1100を動画で観る

「HI-1100NEW」は制御盤へ配線される電線の片側端末を自動加工する装置。電線の片側に「マーキングチューブの挿入」「被覆ストリップ」「端子圧着」を自動加工します。
現行の電線加工機「HI-1100」の見直し、および、過去の展示会などお客様からの要望を反映させた装置です。

近年、各業界において生産ラインの自動化が進められているなか、制御盤の製造だけは以前と変わらず手作業による電線加工・配線・組立が行われています。

制御盤内部には数百本の電線が使われており、大きな装置になると1,000本～2,000本の端末処理が必要となのですが、図面を見ながらマーカーを作り、挿入して端子を圧着するのは非常に手間がかかる重労働。手作業では一日に百本ほどが限界です。
また一方で、製造コストは頭打ち、価格競争に陥りやすい業界でもあります。

このような状況を打開するために、低価格で導入可能な自動化への第一歩となる製品、それが『HI-1100NEW』なのです。

装置の特徴

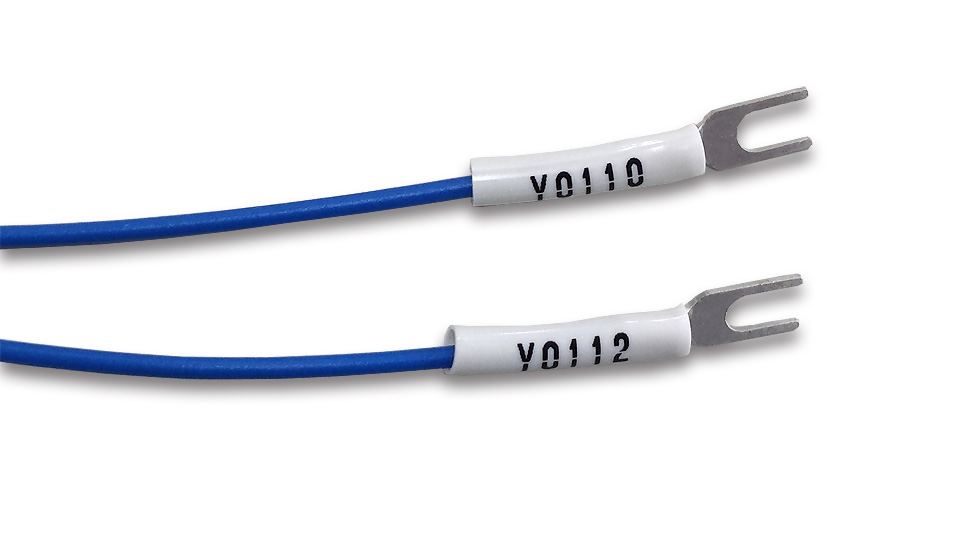

マーキングチューブを自動挿入

これまでは、チューブ印字機、圧着機、電線皮むき等の単能装置となっていました。
『HI-1100NEW』はそれら全ての機能を含み、同時加工を可能にした複合機です。

手加工による電線製作時間33秒を５秒に短縮。『HI-1100NEW』は熟練作業員約３人分の仕事量に達します。

操作性

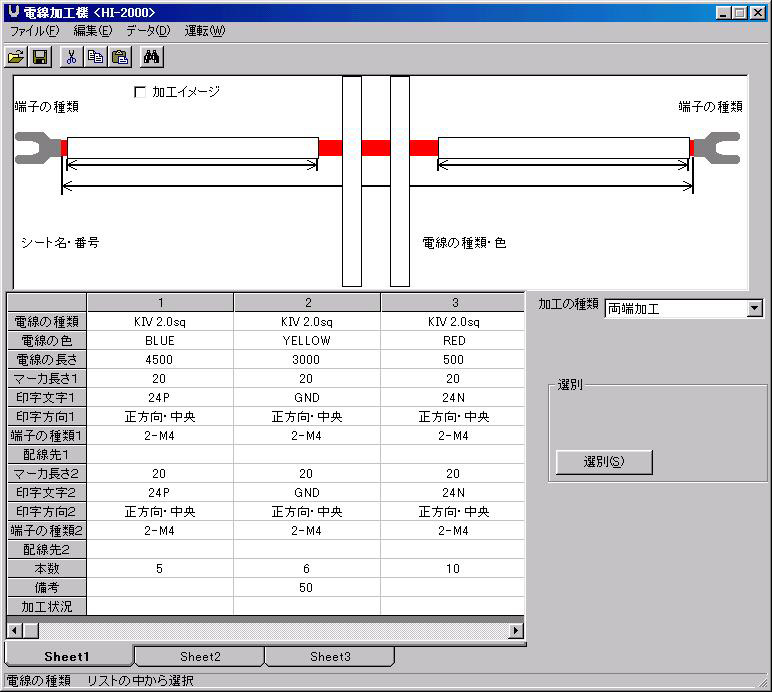

すべての設定はコンピュータの画面を見ながら。
マーカーの文字、マーカーの挿入方向、製作本数などのデータを入力するだけです。設定データを保存しておけば、次回からはデータを読み出すだけで作業を始められます。
既存のExcel加工データもCSV形式で取り込み可能です。

コンパクト

幅500ｍｍ×奥行き500ｍｍ×高さ450ｍｍ と、『HI-1100NEW』はパソコンのプリンターほどのコンパクトサイズになっており、必要な場所へ運んでその場での加工が可能です。

配線引き回し後の端末処理がその場ででき、渡り線も加工可能。

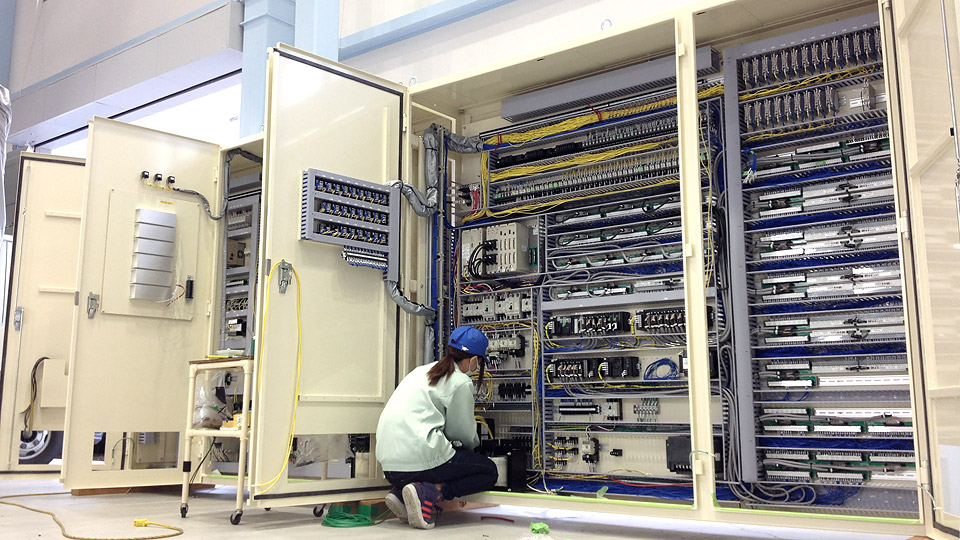

現場設置制御盤工事での、外部からの入力線接続等にも威力を発揮します。

激安！ ＩoＴバージョン

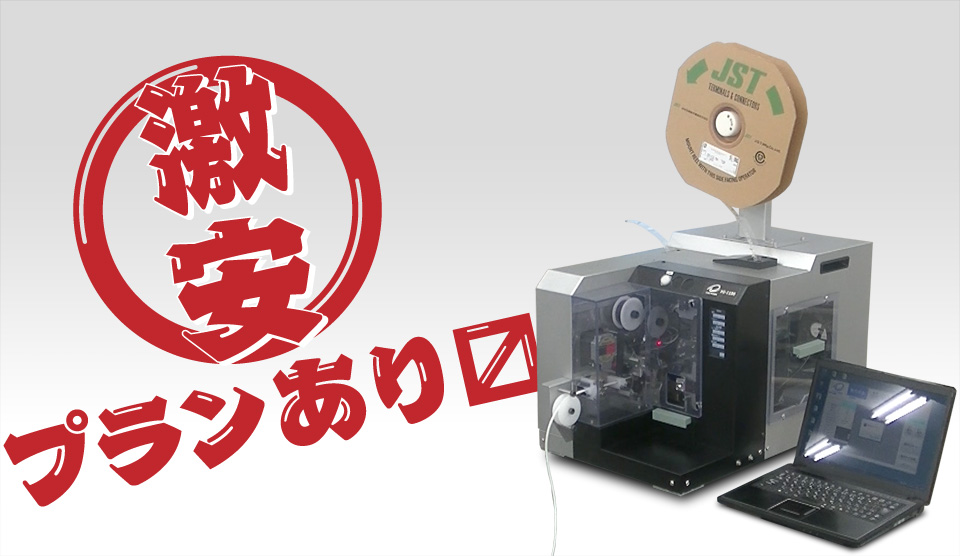

HI-1100NEWでは、導入コストを抑制して使用して頂けるＩoＴバージョンをラインナップ。
装置本体は激安で購入、電線を1本加工本する毎に課金されるシステムです。
機能は通常装置と同じで、マークチューブへの印字、マークチューブの挿入、電線被覆剥き、JST端子の圧着が可能です。

電線加工機「HI-1100NEW」：仕様

サイズ

：500(W)×500(D)×450(H)mm

重量

：約30kg

電源、エアー

：AC100V、エアー使用0.5MPa

性能

：処理能力：5秒／1本　※片端圧着、チューブ挿入
電線加工最短長さ： 90mm
チューブ長：20mm固定長

機能

：・片端皮むき圧着、チューブ挿入
・片端皮むき圧着
・片端皮むき

適用電線

：0.5sq～2.0sq

適用チューブ

：Φ3.2～Φ4.2　t=0.4

適用圧着端子

：JST製リールオン端子　裸端子
1.25sq用、2sq用 サイズ3~8

＊機械の改良にともない、お断りなく仕様などを変更させていただくことがあります。
